从普通壁挂炉的采暖、热水两个功能的换热结构来看（除了冷凝壁挂炉之外），套管式换热器（如图1）的换热方式和板式换热器（如图2）的换热方式是燃气壁挂炉的主要传热方式。

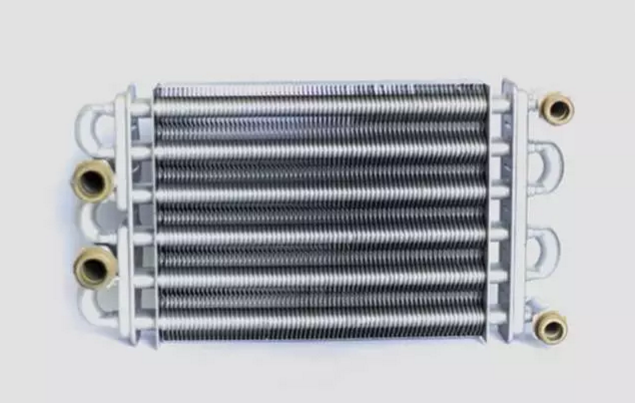

图1套管式换热器外观图

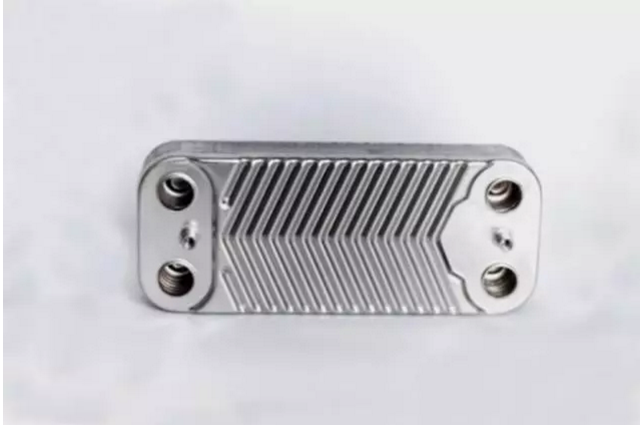

图2板式换热器外观图

一、套管式壁挂炉

1.采暖功能

燃烧后产生的高温烟气通过换热器，通过热交换将采暖水加热，循环水泵使采暖水在壁挂炉与采暖系统内循环，从而提供采暖，此时生活热水是不流动的。

2.生活热水功能

燃烧后产生的高温烟气通过换热器，通过热交换首先将采暖水加热，然后再通过采暖热水加热内部管路中的生活热水，此时采暖水基本上处于静止状态。

二、板换式壁挂炉

1.采暖功能

燃烧后产生的高温烟气通过主换热器，通过热交换将采暖水加热，循环水泵使采暖水在壁挂炉与采暖系统内循环，从而提供采暖。

2.生活热水功能

燃烧后产生的高温烟气通过主换热器，通过热交换首先将采暖水加热，循环水泵使采暖一次水在壁挂炉的主换热器与板式换热器之间进行壁挂炉内的小循环，自来水通过板式换热器与采暖一次水进行逆向流动换热，二者在板式换热器中并不发生混合。

如何防止换热器腐蚀

总结概括起来，主要有以下六项防腐蚀办法：

1、加添加剂。为了减轻腐蚀，在条件许可的情况下，可在传热流体中加入缓蚀剂、阻垢剂、杀菌剂等。比如在热交换器的冷却水中加入铬酸盐，使在传热的金属表面上形成金属氧化物的保护膜而抑制腐蚀反应。

2、电化学保护。它是对被保护的金属设备通以直流电，使之极化，以消除引起腐蚀的电位差。有阴极保护和阳极保护两种。

3、采用耐腐蚀的材料或涂（镀）层。根据腐蚀介质的情况，采用耐腐蚀的金属的或非金属材料，或者在基材上涂（镀）某种耐腐蚀的材料。如，用加有石墨的聚丙烯制造管壳式热交换器；在板式热交换器传热板片上加金属镀层。

4、改进结构设计。如，凝汽器的冷却水管入口端易发生冲击腐蚀（即空泡腐蚀），为此可在这部分的铜管上加装一段聚乙烯套管，把铜套表面覆盖起来，为避免产生应力腐蚀性开裂，热交换器的结构设计时应考虑到尽量避免产生应力集中。

5、控制运行工况。使热交换器运行在合理的工况下，避免因偏离设计工况过大而造成逐步温度或流速过高使腐蚀加剧。

6、注意热交换器的清洗。为避免热交换器中因结垢或淤泥堵塞或微生物繁殖而引起腐蚀，应根据热交换器的工作条件进行反冲洗或化学清洗或机械清洗。
